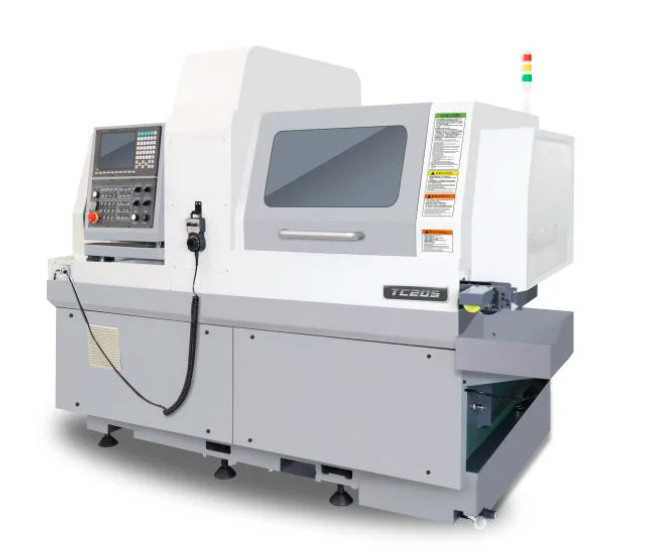

Τεχνολογία 5 Άξων TC205 Σπιντέλ Ελβετικού τύπου CNC Γυριστικό Στροφείο με Υπηρεσία Μετά την Πώληση
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOSUN |
| Πιστοποίηση: | CE, RoHS |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | Χρονοδιάγραμμα κατά την περίοδο αιχμής: εντός 15 εργάσιμων ημερών, εκτός εποχής: εντός 15 εργάσιμων |
| Όροι πληρωμής: | ΛC, T/T, D/P, PayPal, Western Union, Πληρωμή μικρού ποσού |
| Δυνατότητα προσφοράς: | 1000PCS/Year |
|
Λεπτομερής ενημέρωση |
|||
| Σχήμα αριθ.: | TC205 | Ακριβότητα επεξεργασίας: | 0.01~0.02mm |
|---|---|---|---|
| Ταξινόμηση απόδοσης: | CNC υψηλών σημείων εργαλειομηχανές | Υπόθεση: | Νέο |
| Πακέτο μεταφοράς: | Δαστική θήκη | Προδιαγραφές: | 2450*1350*1850 |
| Εμπορικό σήμα: | TOSUN | Καταγωγή: | Σούζου |
| Κώδικας Hs: | 8458190000 | Δυνατότητα προσφοράς: | 500pcs/year |
| Υπηρεσία μετά την πώληση: | - Ναι, ναι. | Εγγύηση: | 1 έτος |
| Εφαρμογή: | Χάλυβα | Μέθοδος μετακίνησης: | Γραμμικός έλεγχος |
| Μέθοδος ελέγχου: | Ημι-κλειστός έλεγχος βρόχων | Αριθμητικός έλεγχος: | CNC/MNC |
| Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα | ||
Περιγραφή προϊόντων
- Κάθε άξονας χρησιμοποιεί εισαγόμενους γραμμικούς οδηγούς υψηλής ακρίβειας, στροφές με σφαίρες και ρουλεμάν.
- Χρησιμοποιήστε συγχρονισμένη δομή βοσκός οδηγός, να συνειδητοποιήσει υψηλής ταχύτητας και υψηλής ακρίβειας μηχανική.
- Ευέλικτη εναλλαγή μεταξύ της λειτουργίας καθοδήγησης και της λειτουργίας μη καθοδήγησης για την κάλυψη των αναγκών διαφορετικών τεχνικών επεξεργασίας.
- Βασικά εξαρτήματα με δομή σφράγισης αερίου, πρόληψη πετρελαίου και σκωρίας, βελτίωση της διάρκειας ζωής και σταθερότητας.
- Μηχανή υψηλής ροπής, άξονα διαδρόμου υψηλής ακαμψίας και αντοχής και φορέας εργαλείου για την κάλυψη των απαιτήσεων μεγάλου όγκου κοπής και υψηλής απόδοσης επεξεργασίας.
- Υψηλή κλιμακωτότητα, με διαφορετικές ποσότητες εργαλείων να ταιριάζουν με τη διαδικασία, με αποτέλεσμα υψηλή οικονομική απόδοση.
| Σχήμα | TC205 | |
| 5 άξονες, διπλό σπινθήρα | ||
| Σύστημα NC | SYNTEC 220TB | |
| Ονομαστική ισχύς στροφείου | kw | 15 |
| Μέγιστη διάμετρος επεξεργασίας | χμ | φ20 |
| Μέγιστο μήκος επεξεργασίας (ενιαία σύσφιξη) Με ξύλο οδηγού | χμ | 230 |
| Μέγιστο μήκος επεξεργασίας (ενιαία σύσφιξη) Μη οδηγός θάμνος | χμ | 2D |
| Δύναμη κύριας σπείρας | kw | 2.2/3.7 |
| Δύναμη υποστροφού | kw | 2.2/3.7 |
| Μέγιστη απόσταση από το κύριο σπινθήρα μέσω διαμέτρου τρύπας | χμ | φ27 |
| Γύρωση κύριας/υποστροφικής σπείρας | στροφές | 10000/10000 |
| Διάταξη συμπίεσης του υποστροφού με μέγιστη ισχύ | χμ | φ20 |
| Υπόστρωμα σπινθήρα μέγιστο διάμετρο τρύπας | χμ | φ27 |
| Γρήγορη ταχύτητα τροφοδοσίας | m/min | 18 ((X1) 24 ((X2/Y1/Z1/Z2) |
| Δύναμη τροφοδοσίας κινητήρα | kw | 1 |
| Η δυναμική ισχύος | κβ | 15 |
| Συσκευή πίεσης αέρα | MPA | 0.6 |
| Βάρος | χιλιόγραμμο | 3500 |
| Μέγεθος L*W*H | χμ | 2450*1350*1850 |

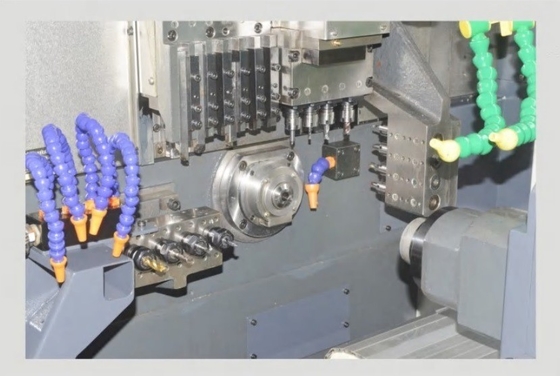

Συγκροτήσεις εργαλείων
| Κεντρικό εργαλείο σφινδάλου | Εργαλείο υποστροφού | |||

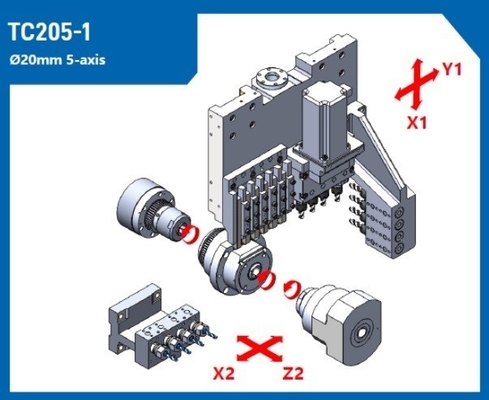

| ΤC205-1 | ΟΔ Εργαλείο στροφής | 6 x#12 χιλιοστά | Τελικό σταθερό εργαλείο | 4 x ER16 |
| Διασταυρούμενο εργαλείο ζωντανής μετάδοσης | 4 x ER16 | |||
| Τελικό σταθερό εργαλείο | 4 x ER16 | |||

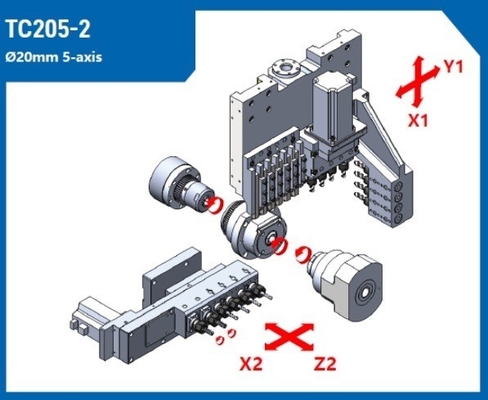

| ΤC205-2 | ΟΔ Εργαλείο στροφής | 6 x#12 χιλιοστά | Τελικό σταθερό εργαλείο | 4 x ER16 |
| Διασταυρούμενο εργαλείο ζωντανής μετάδοσης | 4 x ER16 | Τελικό πρόσωπο ζωντανό εργαλείο | 2 x ER16 | |
| Τελικό σταθερό εργαλείο | 4 x ER16 | |||

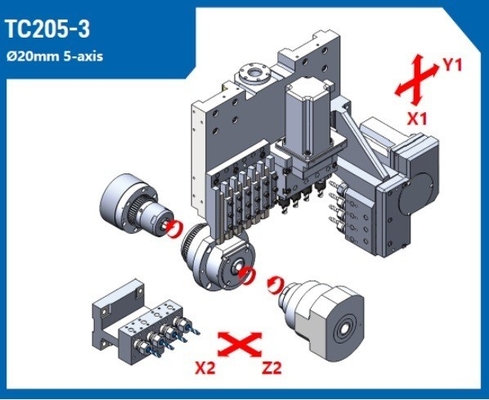

| ΤC205-3 | ΟΔ Εργαλείο στροφής | 6 x#12 χιλιοστά | Τελικό σταθερό εργαλείο | 4 x ER16 |
| Διασταυρούμενο εργαλείο ζωντανής μετάδοσης | 4 x ER16 | |||
| Τελικό σταθερό εργαλείο | 4 x ER16 | |||
| Τελικό πρόσωπο ζωντανό εργαλείο | 3 x ER16 | |||

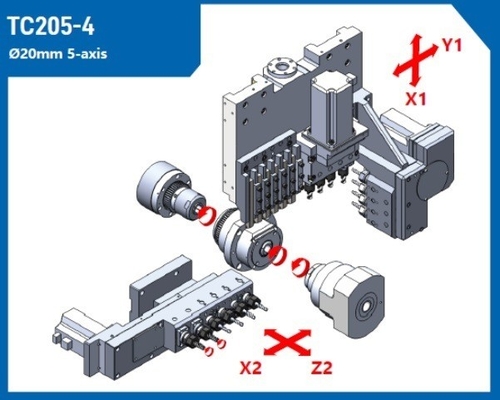

| TC205-4 | ΟΔ Εργαλείο στροφής | 6 x #12 χιλιοστά | Τελικό σταθερό εργαλείο | 4 x ER16 |
| Διασταυρούμενο εργαλείο ζωντανής μετάδοσης | 4 x ER16 | |||
| Τελικό σταθερό εργαλείο | 4 x ER16 | Τελικό πρόσωπο ζωντανό εργαλείο | 2 x ER16 | |
| Τελικό πρόσωπο ζωντανό εργαλείο | 3 x ER16 | |||
Παράμετροι εργαλείου
| Διάγραμμα γεωτρήσεων | Τρίχωμα/Επεξεργασία με νήματα | Ταχύτητα περιστροφής | Δύναμη | |
| Διασταυρούμενο εργαλείο ζωντανής μετάδοσης | φ10χμ | M6mm | 5500 στροφές ανά λεπτό | 1 kW |
| Τελικό σταθερό εργαλείο (κυριότερος σπινδύλος) | φ10χμ | M8mm | ||
| Τελικό πρόσωπο ενεργού εργαλείου (κυριότερος σπινδύλος) | φ10χμ | M6mm | 5500 στροφές ανά λεπτό | 0.75kw |
| Τελικό σταθερό εργαλείο (υποστροφή) | φ10χμ | M8mm | ||
| Τελικό πρόσωπο ενεργού εργαλείου (υποστροφή) | φ10χμ | M6mm | 5500 στροφές ανά λεπτό | 1 kW |
