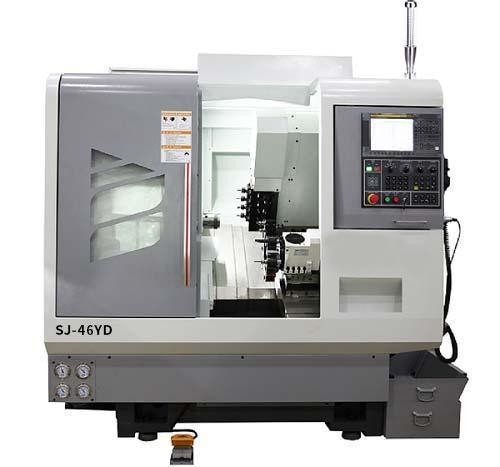

Μονόεργαστήριο CNC Lathe Sj-46yd CNC Στροφείο Τρίχωμα Κέντρο Τρίχωμα FANUC
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOSUN |
| Πιστοποίηση: | CE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | Χρονοδιάγραμμα κατά την περίοδο αιχμής: εντός 15 εργάσιμων ημερών, εκτός εποχής: εντός 15 εργάσιμων |
| Όροι πληρωμής: | ΛC, T/T, D/P, PayPal, Western Union, Πληρωμή μικρού ποσού |
| Δυνατότητα προσφοράς: | 1000PCS/Year |
|
Λεπτομερής ενημέρωση |
|||
| Σχήμα αριθ.: | SJ-46YD | Εξάρτημα επεξεργασίας: | CNC τσοκ τόρνος |
|---|---|---|---|
| ράγα οδηγών: | Κλίση καθοδηγητικού σιδηροδρόμου | Κρατητής εργαλείων: | CNC κατόχων ενιαίος-εργαλείων τόρνος |
| Πηγή ενέργειας: | Ηλεκτρικό | Τρόπος ελέγχου: | ΚΑΤ |
| Αυτόματη βαθμολογία: | Αυτοματοποιημένο | Θέτοντας τρόπος: | Πάτωμα-τύπος |
| Ακριβότητα: | Υψηλή ακρίβεια | Υπόθεση: | Νέο |
| Πακέτο μεταφοράς: | Δαστική θήκη | Προδιαγραφές: | 2370 φορές 1850 φορές 2120 χιλιοστά |
| Εμπορικό σήμα: | TOSUN | Καταγωγή: | Σούζου |
| Κώδικας Hs: | 8458990000 | Δυνατότητα προσφοράς: | 1000PCS/Year |
| Μέγεθος συσκευασίας: | 2370.00cm * 1850.00cm * 2120.00cm | Ακαθάριστο βάρος πακέτου: | 3500.000kg |
| Υπηρεσία μετά την πώληση: | - Ναι, ναι. | Εγγύηση: | 1 έτος |
| Τύπος: | Οριζόντιος τόρνος | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Κόστος αποστολής: | σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. | : | Αρχική πληρωμή Πλήρης πληρωμή |
| Χρηματοδότηση: | ΗΠΑ | Επιστροφή και επιστροφή χρημάτων: | Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων. |
Περιγραφή προϊόντων
- Το μηχάνημα υιοθετεί υψηλής ποιότητας δομή κρεβατιού από χυτοσίδηρο κλίσης 30 μοιρών, με ισχυρή κάμψη και στρεβλωτική δυσκαμψία.
- Η στροφή σφαίρας βαθμού C3 και το ειδικό ρουλεμάν NSK εξασφαλίζουν σταθερή ακρίβεια επεξεργασίας θέσης.
- Το σπινδύλιο υιοθετεί υψηλής ακρίβειας γωνιακά ρουλεμάν με επαφή σε επίπεδο P4, με συνδυασμό τριών εμπρός και δύο πίσω σχεδίων φορτίου, εξασφαλίζοντας αποτελεσματικά την ακαμψία και την ακρίβεια.
- Υιοθετεί FANUC servo κινητήρα, με πλήρη έλεγχο παλμού για ακριβή, ακριβή και γρήγορη τοποθέτηση.

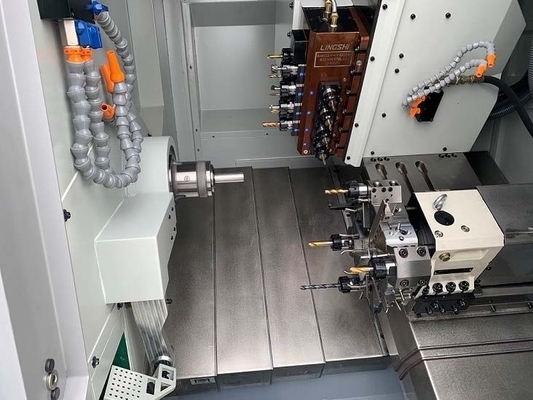

- 8 ενεργές κεφαλές στον άξονα Y (4 στο άκρο και 4 στο πλάι) και 4 σταθεροί φορείς εργαλείων στο άκρο.μπορεί να συνειδητοποιήσει την επεξεργασία πολύπλοκων εργασιακών μερών, όπως η στροφή, το άλεμα, το τρυπάνι και το χτύπημα μπορούν να ολοκληρωθούν σε μια διαδικασία συμπίεσης, η οποία μειώνει τα λάθη και τις απώλειες που προκαλούνται από τη δευτερογενή επεξεργασία.
- Η μέγιστη διάμετρος της ράβδου είναι Φ 45 mm, με μέγιστη διαδρομή στον άξονα Χ 550 mm και μεγάλο αριθμό εργαλείων.
- Το SC-46YD μπορεί να είναι εξοπλισμένο με πύργο οκτώ σταθμών και μπορεί επίσης να είναι εξοπλισμένο με διάταξη εργαλείων ή βαθύ τρυπάνι.
- Μέγιστη διάμετρος περιστροφής του σπινδέλου Φ 240 mm, ικανή να επεξεργάζεται μέρη δίσκου.
- Προαιρετικές βοηθητικές συσκευές, όπως συσκευή ψύξης υψηλής πίεσης, τροφοδότης λάδι, αυτόματος μεταφορέας τσιπ, κλπ.
| Περιγραφή | Προδιαγραφές |
| Ταχύτητα σπινδέλου | 6000 στροφές |
| Τύπος άκρου σπινθήρα | ΑΝΣΙ Α2-5 |
| Σερβοκινητήρας άξονα Χ | 1.8KW |
| Υπηρετικός κινητήρας άξονα Y | 1.2KW |
| Σερβοκινητήρας άξονα Z | 1.8KW |
| Σερβοκινητήρας ενεργού κεφαλιού | 1.8KW |
| Σύστημα ελέγχου FANUC | FANUC Oi-TF Plus |
| Διάμετρος περιστροφής κρεβατιού | Φ240 χιλιοστά |
| Διάμετρος τρύπας σπινθήρα | Φ56 χιλιοστά |
| Διάμετρος μπαρ | Φ45 χιλιοστά |
| Μέγιστο μήκος επεξεργασίας | 150 χιλιοστά |
| Μέγιστη διάμετρος επεξεργασίας (για δίσκους) | Φ150 χιλιοστά |
| Απόσταση από το κέντρο του σπινέλου έως το τραπέζι εργασίας | 75 χιλιοστά |
| Ταξιδεύσεις στον άξονα Χ | 1100 χιλιοστά |
| Ταξιδεύσεις στον άξονα Y | 240 χιλιοστά |
| Ταξιδεύσεις στον άξονα Z | 350 χιλιοστά |
| Η ταχεία τροφοδοσία στον άξονα X/Z | 24m/min |
| Άξονας Y ταχεία τροφοδοσία | 24m/min |
| Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | 00,003 mm |
| Ακριβότητα θέσης στον άξονα X/Y/Z | 00,005mm |
| Ενεργό εργαλείο κεφαλής | 12*ER25 |
| Ζωντανή ταχύτητα κεφαλής | 3000 στροφές ανά λεπτό |
| Μέγιστη διάμετρος γεώτρησης | Φ10 χιλιοστά |
| Μέγιστη διάμετρος κρούσης | M8 ((Ατσάλι) / M810 ((Χάλκινο και αλουμίνιο) |
| Μαξ. εγκατεστημένα εργαλεία | 21pcs |
| Πύργος | Πύργος οκτώ σταθμών |
| Μέγεθος μηχανής | 2370 × 1850 × 2120 χιλιοστά |
| Βάρος της μηχανής | 3500 κιλά |
