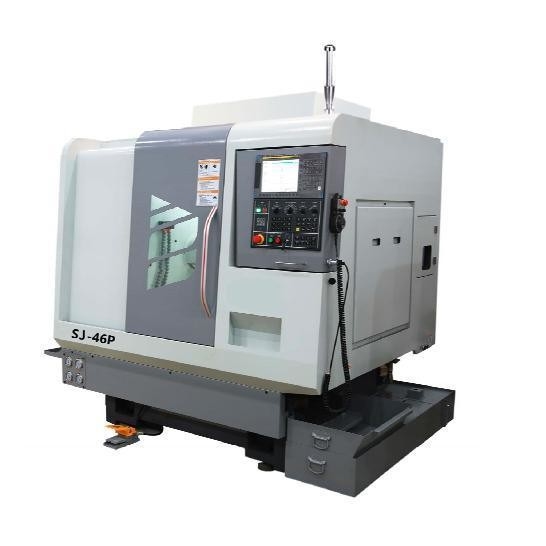

Μηχανή στροφήματος κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρών FANUC Sj-46p
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOSUN |
| Πιστοποίηση: | CE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | Χρονοδιάγραμμα κατά την περίοδο αιχμής: εντός 15 εργάσιμων ημερών, εκτός εποχής: εντός 15 εργάσιμων |
| Όροι πληρωμής: | ΛC, T/T, D/P, PayPal, Western Union, Πληρωμή μικρού ποσού |
| Δυνατότητα προσφοράς: | 1000PCS/Year |
|
Λεπτομερής ενημέρωση |
|||
| Σχήμα αριθ.: | SJ-46P | Εξάρτημα επεξεργασίας: | CNC τσοκ τόρνος |
|---|---|---|---|
| ράγα οδηγών: | Κλίση καθοδηγητικού σιδηροδρόμου | Κρατητής εργαλείων: | CNC κατόχων ενιαίος-εργαλείων τόρνος |
| Πηγή ενέργειας: | Ηλεκτρικό | Τρόπος ελέγχου: | ΚΑΤ |
| Αυτόματη βαθμολογία: | Αυτοματοποιημένο | Θέτοντας τρόπος: | Πάτωμα-τύπος |
| Ακριβότητα: | Υψηλή ακρίβεια | Υπόθεση: | Νέο |
| Πακέτο μεταφοράς: | Δαστική θήκη | Προδιαγραφές: | 2370 φορές 1850 φορές 2120 χιλιοστά |
| Εμπορικό σήμα: | TOSUN | Καταγωγή: | Σούζου |
| Κώδικας Hs: | 8458990000 | Δυνατότητα προσφοράς: | 1000PCS/Year |
| Μέγεθος συσκευασίας: | 2370.00cm * 1850.00cm * 2120.00cm | Ακαθάριστο βάρος πακέτου: | 3000.000kg |
| Υπηρεσία μετά την πώληση: | - Ναι, ναι. | Εγγύηση: | 1 έτος |
| Τύπος: | Οριζόντιος τόρνος | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Κόστος αποστολής: | σχετικά με το κόστος αποστολής και τον εκτιμώμενο χρόνο παράδοσης. | : | Αρχική πληρωμή Πλήρης πληρωμή |
| Χρηματοδότηση: | ΗΠΑ | Επιστροφή και επιστροφή χρημάτων: | Μπορείτε να ζητήσετε επιστροφή μέχρι 30 ημέρες μετά την παραλαβή των προϊόντων. |
Περιγραφή προϊόντων
- Το μηχάνημα υιοθετεί υψηλής ποιότητας δομή κρεβατιού από χυτοσίδηρο κλίσης 30 μοιρών, με ισχυρή κάμψη και στρεβλωτική δυσκαμψία.
- Η στροφή σφαίρας βαθμού C3 και το ειδικό ρουλεμάν NSK εξασφαλίζουν σταθερή ακρίβεια επεξεργασίας θέσης.

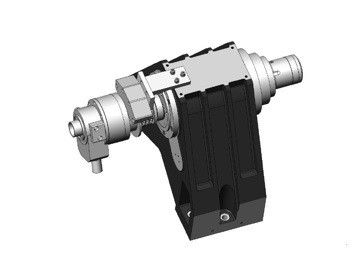

- Το σπινδύλιο υιοθετεί υψηλής ακρίβειας γωνιακά ρουλεμάν με επαφή σε επίπεδο P4, με συνδυασμό τριών εμπρός και δύο πίσω σχεδίων φορτίου, εξασφαλίζοντας αποτελεσματικά την ακαμψία και την ακρίβεια.
- Χρησιμοποιεί τον σέρβο κινητήρα POSA της Ταϊβάν και τον σέρβο κινητήρα FANUC της Ιαπωνίας, με πλήρη έλεγχο παλμού για ακριβή, ακριβή και γρήγορη τοποθέτηση.Μπορεί να χρησιμοποιηθεί για λειτουργίες όπως ο άξονας διαγράμματος Cs και άκαμπτο χτύπημα.

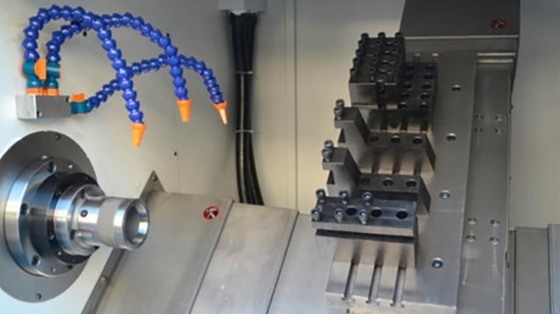

- Η μέγιστη διάμετρος του υλικού της ράβδου που περνά από το σύνθετο CNC στρογγυλοτροφείο σειράς SJ-46 είναι Φ 45 mm, με μέγιστη διαδρομή στον άξονα Χ 550 mm και έως και 10 εγκατεστημένα εργαλεία.
- Η μέγιστη διάμετρος περιστροφής του σπινδέλου είναι Φ 400 mm, ικανή να επεξεργάζεται μέρη δίσκου.
- Προαιρετικές βοηθητικές συσκευές, όπως συσκευή ψύξης υψηλής πίεσης, τροφοδότης λάδι, αυτόματος μεταφορέας τσιπ, κλπ.
| - Όχι, όχι, όχι. | Περιγραφή | Προδιαγραφές |
| 1 | Ταχύτητα σπινδέλου | 6000 στροφές |
| 2 | Τύπος άκρου σπινθήρα | Α2-5 |
| 3 | Σερβοκινητήρας άξονα Χ (FANUC) | 1.8KW |
| 4 | Σερβοκινητήρας άξονα Z (FANUC) | 1.8KW |
| 5 | Σύστημα ελέγχου FANUC | FANUC Oi-TF Plus |
| 6 | Διάμετρος περιστροφής κρεβατιού | Φ450 χιλιοστά |
| 7 | Διάμετρος τρύπας σπινθήρα | Φ56 χιλιοστά |
| 8 | Διάμετρος μπαρ | Φ45 χιλιοστά |
| 9 | Μέγιστο μήκος στροφής | 250 χιλιοστά |
| 10 | Μέγιστη διάμετρος περιστροφής (για δίσκο) | Φ400 χιλιοστά |
| 11 | Απόσταση από το κέντρο του σπινέλου έως το τραπέζι εργασίας | 75 χιλιοστά |
| 12 | Ταξιδεύσεις στον άξονα Χ | 1100 χιλιοστά |
| 13 | Ταξιδεύσεις στον άξονα Z | 350 χιλιοστά |
| 14 | Η ταχεία τροφοδοσία στον άξονα X/Z | 20-24m/min |

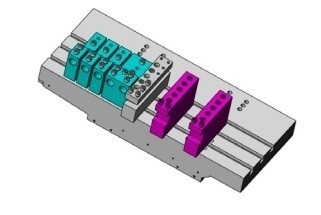

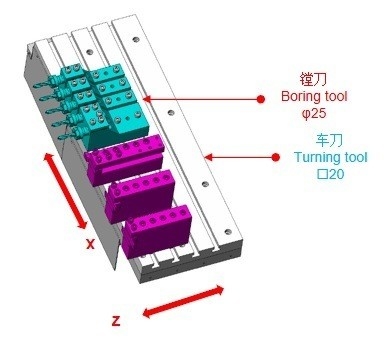

| 15 | Μονότρυπα τρύπα (κράτη εργαλείων) | 1*Φ25(3 τεμάχια) |
| 16 | Δύο τρύπες (κράτη για εργαλεία) | 2*Φ25(1pcs) |
| 17 | Τούρισμα με ένα εργαλείο (κράτη εργαλείου) | 1*20(1pcs) |
| 18 | Δύο-εργαλεία στροφή (κράτη για εργαλεία) | 2*20(2 τεμάχια) |
| 19 | Ακριβότητα επαναλαμβανόμενης τοποθέτησης στον άξονα X/Z | 00,003 mm |
| 20 | Ακριβότητα τοποθέτησης στον άξονα X/Z | ±00,005mm |
| 21 | Μέγεθος μηχανής | 2370 × 1850 × 2120 χιλιοστά |
| 22 | Βάρος της μηχανής | 3000 κιλά |
