Fanuc ελεγκτής CNC οριζόντιο κέντρο επεξεργασίας μετάλλων υψηλής ακρίβειας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOSUN |
| Πιστοποίηση: | ISO 9001 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | Χρονοδιάγραμμα κατά την περίοδο αιχμής: εντός 15 εργάσιμων ημερών, εκτός εποχής: εντός 15 εργάσιμων |
| Όροι πληρωμής: | ΛC, T/T, D/P, PayPal, Western Union, Πληρωμή μικρού ποσού |
| Δυνατότητα προσφοράς: | 1000PCS/Year |
|
Λεπτομερής ενημέρωση |
|||
| Σχήμα αριθ.: | TH6363D | Αριθμητικός έλεγχος: | CNC/MNC |
|---|---|---|---|
| Ακριβότητα επεξεργασίας: | 0.01~0.02mm | Ταξινόμηση απόδοσης: | CNC υψηλών σημείων εργαλειομηχανές |
| Υπόθεση: | Νέο | Πακέτο μεταφοράς: | Δαστική θήκη |
| Προδιαγραφές: | 3000 φορές, 4200 φορές, 3500mm | Εμπορικό σήμα: | TOSUN |
| Καταγωγή: | Κίνα | Κώδικας Hs: | 8457102000 |
| Δυνατότητα προσφοράς: | 1000PCS/Year | Υπηρεσία μετά την πώληση: | Υποστήριξη σε απευθείας σύνδεση και βίντεο |
| Εγγύηση: | 1 έτος | Εφαρμογή: | Χάλυβα |
| Χρήση διαδικασίας: | Μηχανικά εργαλεία CNC για την κοπή μετάλλων, μη συμβατικά μηχανικά εργαλεία CNC, μηχανικά εργαλεία C | Μέθοδος μετακίνησης: | Έλεγχος περιγράμματος |
| Μέθοδος ελέγχου: | Έλεγχος κλειστών βρόγχων | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
Περιγραφή προϊόντων

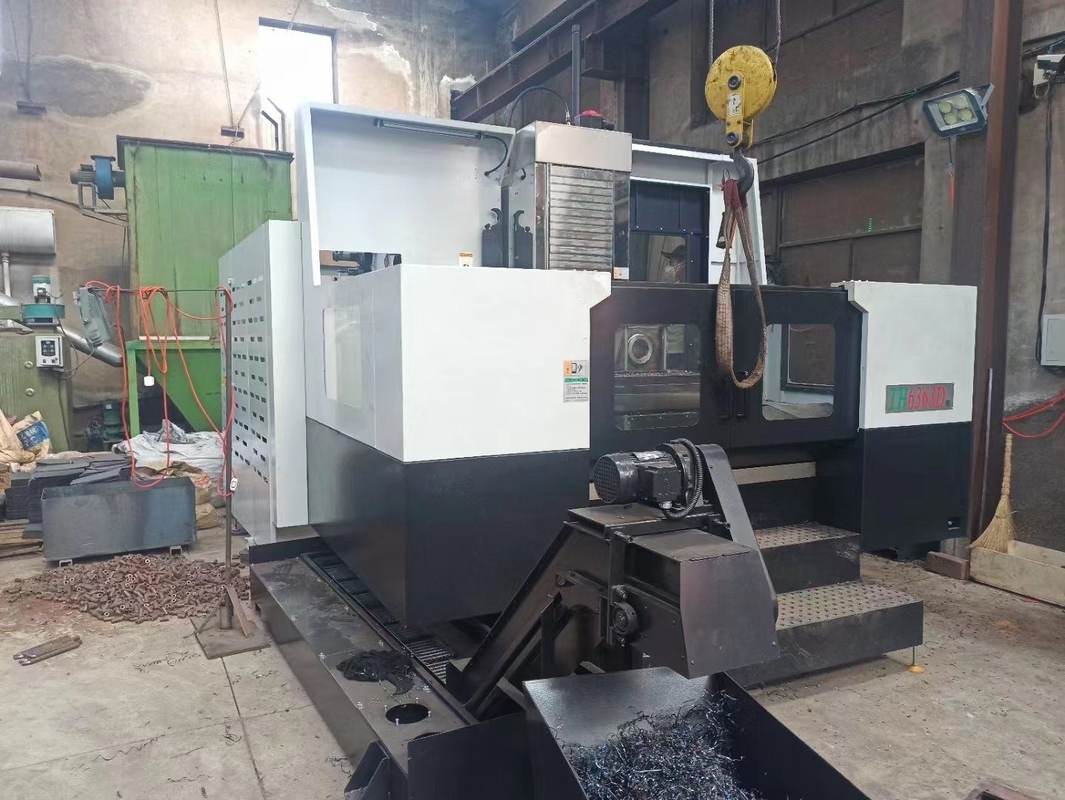

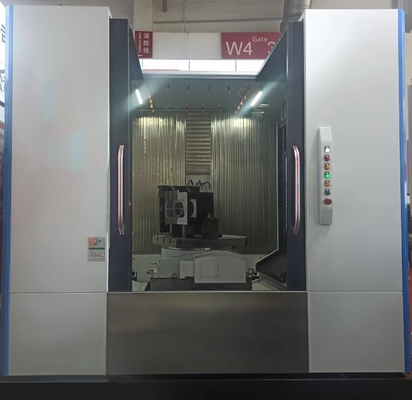

Το TH6363D είναι ένα κέντρο οριζόντιας επεξεργασίας σε μεγάλη κλίμακα. υιοθετεί σχεδιασμό μηχανικής, όλη η διάταξη της μηχανής είναι λογική, η εμφάνιση είναι φρέσκια και γενναιόδωρη,και οι λειτουργίες λειτουργίας είναι ολοκληρωμένες, βολικό, απλό και αξιόπιστο.
Το εργαλείο της μηχανής είναι εξοπλισμένο με περιστρεφόμενο τραπέζι CNC, το οποίο μπορεί να σφίξει διάφορα κουτιά, κελύφη, καλούπια και άλλα περίπλοκα μέρη ταυτόχρονα.Μπορεί να ολοκληρώσει αυτόματα την ακατέργαστη και τελική επεξεργασία πολλαπλών επιφανειών μερών, όπως το τρύπημα, γεωτρήσεις, άλεση, ελαστική και χτύπημα με υψηλή απόδοση, υψηλή ακρίβεια και υψηλή αξιοπιστία.
Αυτό το εργαλείο μηχανής είναι κατάλληλο για την επεξεργασία πολλαπλών τύπων πολύπλοκων εξαρτημάτων, όπως μεγάλα και μεσαία κουτιά, πλάκες, δίσκους και κελύφη.μηχανήματα μηχανικής, εξοπλισμού πληροφορικής, οπτικού εξοπλισμού και ιατρικού εξοπλισμού. και μηχανικής επεξεργασίας στον αεροδιαστημικό και άλλους κλάδους.
Διαμορφώσεις μηχανών
1. σύστημα CNC FANUC 0i- MF1;
2Πίνακας περιστροφής CNC 630X630 ελάχιστη γωνία διαίρεσης 1°.
3. Τύπος δίσκου περιοδικό εργαλείων BT50#-24;
4. Σφινδάλιο τύπου ζώνης BT50, ταχύτητα 50-4000 στροφές ανά λεπτό (αποβράδυνση ζώνης 1:2),
5- Σερβοκινητήρας σπινδέλου: ισχύς 15/18.5Kw (95.5N.M);
6. Λεκτικές οδηγίες βαρέων ρόλων για άξονες X, Y και Z·
7. βίδες ακρίβειας άξονα X, Y, Z κατασκευασμένες στην Ταϊβάν·
8. Τριάξιο σύστημα προστασίας σιδηροδρόμων-οδηγών·
9. Διαλείπουμενο αυτόματο σύστημα λίπανσης·
10. εξωτερικό σύστημα ψύξης (συμπεριλαμβανομένου του σωλήνα ψύξης, του δίσκου συλλογής θραύσματος, του κουτιού ψύξης, του φορτηγού συλλογής θραύσματος, της αντλίας ψύξης) ·
11Πνευματικό σύστημα.
12. αυτόματο σύστημα εξισορρόπησης του σπινδέλου;
13Υδραυλικό σύστημα.
14. Αυτόματο σύστημα αφαίρεσης τσιπ;
15Φώτα εργασίας και προειδοποιητικά φώτα
16- Εξωτερική άμυνα και ημιπροστασία.
17. Κέρας ρύθμισης εργαλείου μηχανής·
18Συμπληρώματα και έγγραφα.
Το εργαλείο της μηχανής είναι εξοπλισμένο με περιστρεφόμενο τραπέζι CNC, το οποίο μπορεί να σφίξει διάφορα κουτιά, κελύφη, καλούπια και άλλα περίπλοκα μέρη ταυτόχρονα.Μπορεί να ολοκληρώσει αυτόματα την ακατέργαστη και τελική επεξεργασία πολλαπλών επιφανειών μερών, όπως το τρύπημα, γεωτρήσεις, άλεση, ελαστική και χτύπημα με υψηλή απόδοση, υψηλή ακρίβεια και υψηλή αξιοπιστία.
Αυτό το εργαλείο μηχανής είναι κατάλληλο για την επεξεργασία πολλαπλών τύπων πολύπλοκων εξαρτημάτων, όπως μεγάλα και μεσαία κουτιά, πλάκες, δίσκους και κελύφη.μηχανήματα μηχανικής, εξοπλισμού πληροφορικής, οπτικού εξοπλισμού και ιατρικού εξοπλισμού. και μηχανικής επεξεργασίας στον αεροδιαστημικό και άλλους κλάδους.
Χαρακτηριστικά

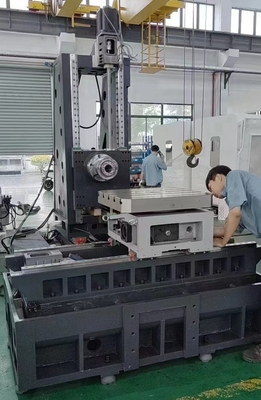

- Η συνολική διάταξη της μηχανής υιοθετεί μια αναποδογυρισμένη δομή σε σχήμα "T" με στήριξη τριών σημείων, η οποία είναι σταθερή και αξιόπιστη.και το τραπέζι εργασίας κινείται αριστερά και δεξιάΈχει υψηλή ακαμψία, υψηλή σταθερότητα και υψηλή αξιοπιστία.
- Η βάση, η διαφάνεια, η στήλη, το κουτί σπινθήρων και άλλα μεγάλα μέρη του θεμέλιου της μηχανής εργαλείου είναι κατασκευασμένα από δομές χυτοσιδήλου υψηλής ακαμψίας,με εύλογη τοποθέτηση ενισχύσεων ώστε να εξασφαλίζεται η καλή αντοχή των χύτευσης στην παραμόρφωσηΗ υψηλή ακαμψία και η ανθεκτικότητα σε κρούσματα, οι οποίες χύνονται με τεχνολογία ζύμης και υποβάλλονται σε επεξεργασία γήρανσης παρέχουν εγγύηση για τη σταθερότητα των επιδόσεων των εργαλειομηχανών.
- Το κουτί σπινδέλου αντιστρέφεται πάνω και κάτω από τη στήλη για να ολοκληρώσει την κίνηση τροφοδοσίας στην κατακόρυφη κατεύθυνση (Y κατεύθυνση).Το κουτί σφινδάλου είναι σχεδιασμένο σε συμμετρική μορφή και τοποθετείται στο κέντρο της στήληςΗ στήλη δεν αντέχει την εκκεντρική δύναμη στο οριζόντιο επίπεδο, μικρή στρεβλωτική παραμόρφωση, μικρή θερμική παραμόρφωση, υψηλή ακρίβεια.Το κουτί σφινδάλου είναι εξοπλισμένο με αυτόματο σύστημα ισορροπίας, η οποία μπορεί να εξισορροπήσει δυναμικά το αυτοβάρος του κουτιού σφινδέλου για να εξασφαλίσει υψηλή ακρίβεια επεξεργασίας του εργαλείου μηχανής.
- Οι τρεις άξονες του X / Y / Z χρησιμοποιούν όλες μεγάλες γωνίες, υψηλής ακρίβειας, υψηλής ακαμψίας στροφές σφαιρίδας και βαριές γραμμικές ράγες κυλίνδρων.,Η υψηλή ταχύτητα κίνησης και η γρήγορη κίνηση δημιουργούν μια συνυπάρχουσα ισορροπία ακρίβειας και ακαμψίας.
- Η πλατφόρμα CNC πληροί τις απαιτήσεις περιστροφής υψηλής ταχύτητας, βελτιώνει σημαντικά την ακτινική ικανότητα υποστήριξης φορτίου της πλατφόρμας,και αυξάνει τη δυναμική και στατική ακαμψία και τη λειτουργική σταθερότητα του τραπεζιού εργασίας.
- Οι τροφοδοσίες στις τρεις κατευθύνσεις X, Y και Z υιοθετούν στροφές με σφαίρες υψηλής ταχύτητας και αθόρυβες.και ο τροφοδοτικός κινητήρας servo μεταδίδει απευθείας ισχύ στην υψηλής ακρίβειας στροφή σφαίρας χωρίς αντίδραση, διασφαλίζοντας την ακρίβεια τοποθέτησης και συγχρονισμό της μηχανής εργαλείου,
- Ο σπινδύλος υιοθετεί σχεδιασμό δομής υψηλής ακαμψίας, προδιαγραφή BT50.
- Το μηχάνημα εργαλείου χρησιμοποιεί τη μέθοδο ψύξης της άκρης του σπινθήρα για την επεξεργασία των εργαστηρίων και των εργαλείων κοπής, η οποία έχει μεγάλο ρυθμό ροής, καλή επίδραση ψύξης και μειώνει το κόστος κατανάλωσης.
- Το εργαλείο μηχανή είναι εξοπλισμένο με Ταϊβάν 24 δίσκο τύπου χειριστής εργαλείων περιοδικά, η οποία εξασφαλίζει αξιόπιστη, γρήγορη και σταθερή αλλαγή εργαλείου.το μέγιστο βάρος του εργαλείου είναι 18 kgΤο βήμα βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος βήματος.
- Το μηχάνημα εργαλείου είναι εξοπλισμένο με αυτόματο σύστημα μεταφοράς τσιπ και αυτοκίνητο συλλογής τσιπ, το οποίο μειώνει σημαντικά την ένταση εργασίας του χειριστή και βελτιώνει την αποτελεσματικότητα της εργασίας.
- Το επίκεντρο του κύριου άξονα της μηχανής εργαλείου και τα επίκεντρα τροχιάς τροχιάς στα δύο άκρα της στροφιάς σφαιρίσματος λιπαίνονται με λίπος.
- Οι βαριές γραμμικές σιδηροτροχιές κυλίνδρων και οι στροφές μπάλας χρησιμοποιούν προηγμένη αυτοματοποιημένη κεντρική λιπαντική με λεπτό λάδι, τακτική και ποσοτική αυτόματη διαλείπουσα λιπαντική και λειτουργούν σταθερά και αξιόπιστα.
- Οι τροχονόμοι και οι βίδες οδηγούν στις τρεις κατευθύνσεις X, Y,και Z είναι όλα σφραγισμένα και προστατευμένα για να διασφαλιστεί η καθαριότητα των βιδών και των σιδηροδρομικών οδηγών και η ακρίβεια μετάδοσης και κίνησης της μηχανής εργαλείου.
- Η προστασία της τροχιάς καθοδήγησης του εργαλείου μηχανής υιοθετεί ειδικό κάλυμμα προστασίας τροχιάς καθοδήγησης από ανοξείδωτο χάλυβα,η οποία εξασφαλίζει αποτελεσματικά την καθαριότητα των σιδηροτροχιών καθοδήγησης και των βιδών βίδας και διατηρεί τη διάρκεια ζωής των σιδηροτροχιών καθοδήγησης και των βιδών βίδας.
- Το μηχάνημα εργαλείου έχει σχεδιαστεί και κατασκευαστεί με πλήρη προστασία ώστε να εξασφαλίζεται ότι τα σιδερένια φύλλα και το υγρό επεξεργασίας δεν ψεκάζονται;η κύρια επιφάνεια που καλύπτει τα μέρη της προστασίας υιοθετεί διαδικασία ψεκασμού επίστρωσης σκόνης, και η εμφάνιση είναι όμορφη και καθαρή.
- Το εργαλειομηχανείο είναι εξοπλισμένο με το σύστημα ελέγχου CNC FANUC 0i MF1, το οποίο διαθέτει πλήρεις και αξιόπιστες λειτουργίες κλεισίματος, προστασίας της ασφάλειας και διάγνωσης και συναγερμού σφαλμάτων.Είναι εξοπλισμένο με ένα RS232 πρότυπο διεπαφή επικοινωνίαςΈχει πλήρεις λειτουργίες, εύκολη λειτουργία, σταθερή και αξιόπιστη ακρίβεια.
| Άρθρο | Μονάδα | Περιγραφή | ||
| Εργασιακό τραπέζι | Μέγεθος του τραπεζιού εργασίας | χμ | 630 × 630 | |
| Τ-σχιστήρα | χμ | 24 x M24 ή 5-18×125 | ||
| Μαξ. φορτίο. | χιλιόγραμμο | 1200 | ||
| Ελάχιστη γωνία διαίρεσης του άξονα Β | ° | 1 | ||
| Ακριβότητα γωνίας διαίρεσης | ′′ | 10 | ||
| Ακριβότητα επαναληψιμότητας | ′′ | ±2 | ||
| Ποσότητα εργασίας | 1 | |||
| Ταξίδια | Άξονας X, Y, Z | χμ | 1050/800/900 | |
| Το κέντρο του σπινέλου στην επιφάνεια του τραπεζιού εργασίας | χμ | 80-880 | ||
| Η μύτη του σπινθήρα στο κέντρο του τραπεζιού εργασίας | χμ | 120-1020 | ||
| Στρίψιμο | Στενός | χμ | BT2οικογενειακή ασφάλεια | |
| Ταχύτητα | χιλιόγραμμο | 50-4000 στροφές ανά λεπτό (Αποβράδυνση ζώνης 1:2) | ||
| Τροφή | Μείωση της ταχύτητας τροφοδοσίας | m/min | 10000 mm/min | |
| Ταχύτητα τροφοδοσίας | m/min | Χ, Ζ: 24m/min· Υ: 18m/min | ||
| Μονάδα ρύθμισης X, Y, Z min | χμ | 0.001 | ||
| Στροφές X, Y, Z | χμ | Χ/Υ:Φ40×12Σημείωση:Φ50×12 | ||
| Οδηγός κυλίνδρων X, Y, Z | χμ | Χ/Υ:45· Z: 55 | ||
| Επιστημονικό περιοδικό | Ποσότητα εργαλείου | 24 | ||
| Μέγιστη διάμετρος εργαλείου x μήκος | χμ | Φ120/Φ220×350 | ||
| Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 18 | ||
| Κρατητής εργαλείων | BT1 χημικό προϊόν | |||
| Ταχύτητα αλλαγής εργαλείου (εργαλείο σε εργαλείο) | S | 2.5 | ||
| Τύπος λιπαντικού | Συσκευές και συσκευές για την κατασκευή τροχών | Λιπαρά | ||
| Στρογγυλογραμμική σιδηροδρομική γραμμή και στρογγυλοσφαιρίδιο | Αυτοματοποιημένο | |||
| Σερβοκινητήρας | Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών | Κου | 15/18.5KW | |
| Σερβοκινητήρας άξονα X, Y, Z, B | Κου | 3/3/3/1.4KW | ||
| Μηχανή κυκλοφορίας πετρελαίου λιπαντικού σπινέλου | 370W | |||
| Κεντρικός κινητήρας λίπανσης | 12W | |||
| Υδραυλικός κινητήρας | 2.25KW | |||
| Κινητήρας υγρών κοπής | 0.73KW | |||
| Μηχανές μεταφοράς κομματιών | 200W | |||
| Αεροπορικός κινητήρας | Κου | 0.373KW | ||
| Ακριβότητα θέσης | χμ | 0.015 | ||
| Ακριβότητα επαναληψιμότητας | χμ | 0.01 | ||
| Δύναμη | Τροποποιημένη τάση | V | 3~380±10% | |
| Συχνότητα | Hz | 50±10% | ||
| Συνολική κατανάλωση ισχύος | KVA | 45 | ||
| Συνολική πίεση αέρα | MPa | 0.5-0.7 | ||
| Βάρος της μηχανής | Τ | 13 | ||
| Μέγεθος μηχανής(Α×Π×Χ) | χμ | 3000×4200×3500 | ||
Διαμορφώσεις μηχανών
1. σύστημα CNC FANUC 0i- MF1;
2Πίνακας περιστροφής CNC 630X630 ελάχιστη γωνία διαίρεσης 1°.
3. Τύπος δίσκου περιοδικό εργαλείων BT50#-24;
4. Σφινδάλιο τύπου ζώνης BT50, ταχύτητα 50-4000 στροφές ανά λεπτό (αποβράδυνση ζώνης 1:2),
5- Σερβοκινητήρας σπινδέλου: ισχύς 15/18.5Kw (95.5N.M);
6. Λεκτικές οδηγίες βαρέων ρόλων για άξονες X, Y και Z·
7. βίδες ακρίβειας άξονα X, Y, Z κατασκευασμένες στην Ταϊβάν·
8. Τριάξιο σύστημα προστασίας σιδηροδρόμων-οδηγών·
9. Διαλείπουμενο αυτόματο σύστημα λίπανσης·
10. εξωτερικό σύστημα ψύξης (συμπεριλαμβανομένου του σωλήνα ψύξης, του δίσκου συλλογής θραύσματος, του κουτιού ψύξης, του φορτηγού συλλογής θραύσματος, της αντλίας ψύξης) ·
11Πνευματικό σύστημα.
12. αυτόματο σύστημα εξισορρόπησης του σπινδέλου;
13Υδραυλικό σύστημα.
14. Αυτόματο σύστημα αφαίρεσης τσιπ;
15Φώτα εργασίας και προειδοποιητικά φώτα
16- Εξωτερική άμυνα και ημιπροστασία.
17. Κέρας ρύθμισης εργαλείου μηχανής·
18Συμπληρώματα και έγγραφα.
