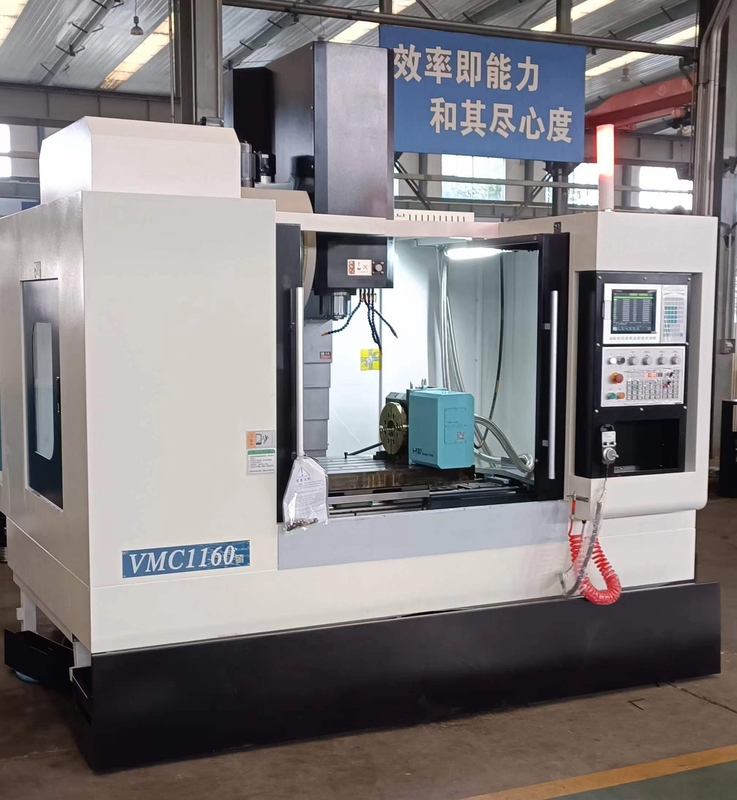

Κέντρο CNC υψηλής ταχύτητας VMC1160 κάθετης μηχανικής με υποστήριξη σε απευθείας σύνδεση και βίντεο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOSUN |
| Πιστοποίηση: | ISO 9001 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | Χρονοδιάγραμμα κατά την περίοδο αιχμής: εντός 15 εργάσιμων ημερών, εκτός εποχής: εντός 15 εργάσιμων |
| Όροι πληρωμής: | ΛC, T/T, D/P, PayPal, Western Union, Πληρωμή μικρού ποσού |
| Δυνατότητα προσφοράς: | 1000PCS/Year |
|
Λεπτομερής ενημέρωση |
|||
| Σχήμα αριθ.: | Διάταξη VMC1160 | Αριθμητικός έλεγχος: | CNC/MNC |
|---|---|---|---|
| Ακριβότητα επεξεργασίας: | 0.01~0.02mm | Ταξινόμηση απόδοσης: | Οικονομικές CNC εργαλειομηχανές |
| Υπόθεση: | Νέο | Πακέτο μεταφοράς: | Δαστική θήκη |
| Προδιαγραφές: | 3100 φορές 2500 φορές 2800 χιλιοστά | Εμπορικό σήμα: | TOSUN |
| Καταγωγή: | Κίνα | Κώδικας Hs: | 8457101000 |
| Δυνατότητα προσφοράς: | 1000PCS/Year | Υπηρεσία μετά την πώληση: | Υποστήριξη σε απευθείας σύνδεση και βίντεο |
| Εγγύηση: | 1 έτος | Εφαρμογή: | Χάλυβα |
| Χρήση διαδικασίας: | Μηχανικά εργαλεία CNC για την κοπή μετάλλων, μη συμβατικά μηχανικά εργαλεία CNC, μηχανικά εργαλεία C | Μέθοδος μετακίνησης: | Γραμμικός έλεγχος |
| Μέθοδος ελέγχου: | Ημι-κλειστός έλεγχος βρόχων | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
Περιγραφή προϊόντων
Το προϊόν αυτό είναι ένα ημικλειστό κέντρο κάθετης μηχανικής με άμεσο έλεγχο των αξόνων X, Y και Z. Οι άξονες X, Y και Z είναι γραμμικοί οδηγοί κυλίνδρων.και έχουν μια συμπαγή δομήΟ σπινδύλος οδηγείται από έναν κινητήρα σερβο μέσω μιας συγχρονισμένης ζώνης.και μπορεί να ολοκληρώσει διάφορες διαδικασίες όπως το τρυπάνιΕίναι κατάλληλο για την παραγωγή πολλαπλών ποικιλιών και μικρών και μεσαίων παρτίδων προϊόντων.και μπορεί να ανταποκριθεί στην επεξεργασία πολύπλοκων και υψηλής ακρίβειας εξαρτημάτωνΜπορεί να εξοπλιστεί με έναν τέταρτο περιστρεφόμενο άξονα για την κάλυψη των απαιτήσεων επεξεργασίας ειδικών εξαρτημάτων.
Διαμορφώσεις μηχανών
1Σύστημα CNC: KND2000M (προαιρετικά Mitsubishi, Siemens κλπ.)
2Μονάδα σπινδύλης της Ταϊβάν BT40-150-8000 στροφές
3. Σερβοκινητήρας σπινθήρα: ισχύς κινητήρα 11KW
4. Ταιβάν (Okada) BT40-24 δίσκο εργαλείων περιοδικό·
5. X/Y/Z τρισάξονας γραμμικός οδηγός κυλίνδρων (45/45/45) ·
6. Κινείται παλμός του χεριού;
7. χειροκίνητο αεροβόλο;
8. Ακατασταλτική απόσβεση στον άξονα Z·
9Κεντρική αυτόματη λιπαντική;
10. εξωτερικό σύστημα ψύξης (συμπεριλαμβανομένου του σωλήνα ψύξης, του δίσκου με τα τσιπ, του κουτιού ψύξης, της αντλίας ψύξης) ·
11. χειροκίνητη αφαίρεση πίσω τσιπ;
12. εξωτερική ψύξη αέρα·
13Πλήρως προστατευτικές εξωτερικές ασπίδες από φύλλο μετάλλου και εσωτερικές ασπίδες βίδες και καθοδήγησης σιδηροδρόμων.
14. Κέρας ρύθμισης
15. φωτισμός εργασίας·
16Δουλειά προειδοποιητικό φως.
Χαρακτηριστικά
- Τα κύρια βασικά μέρη, όπως η βάση, το κάθισμα διαδρόμου, ο πάγκος εργασίας, η στήλη, το κουτί σφινδέλου κ.λπ., είναι κατασκευασμένα από χυτοσίδηρο HT300· η βάση και το κάθισμα διαδρόμου είναι δομές τύπου κουτιού,και η συμπαγή και εύλογη συμμετρική δομή των πλευρών εξασφαλίζει υψηλή ακαμψία, αντοχή στην κάμψη και απορρόφηση κρούσεων. Η στήλη με σχήμα Α και οι εσωτερικοί σαν πλέγμα πλευρές εξασφαλίζουν αποτελεσματικά την ακαμψία και την ακρίβεια κατά την ισχυρή κοπή στον άξονα Z.τα βασικά μέρη είναι κατασκευασμένα από άμμο ρητίνης και έχουν υποβληθεί σε επεξεργασία γήρανσης, η οποία εγγυάται τη σταθερότητα της μακροχρόνιας απόδοσης της μηχανής εργαλείου.
- Οι άξονες X, Y και Z χρησιμοποιούν όλα γραμμικές οδηγίες κυλίνδρων, σε συνδυασμό με αυτόματη εξαναγκαστική λίπανση, για να μειώσουν την αντίσταση τριβής της κίνησης τροφοδότησης, να μειώσουν τη χαμηλή ταχύτητα,και να βελτιώσει την ακρίβεια και τη διάρκεια ζωής της μηχανής εργαλείου.
- Ο κινητήρας κίνησης Z-direction υιοθετεί κινητήρα υψηλής ροπής και διαθέτει συσκευή πέδησης έκτακτης λειτουργίας.
- Οι τροφοδοσίες στις τρεις κατευθύνσεις X, Y και Z υιοθετούν στροφές με σφαίρες υψηλής ταχύτητας και αθόρυβες.και ο τροφοδοτικός κινητήρας servo μεταδίδει απευθείας ισχύ στην υψηλής ακρίβειας στροφή σφαίρας χωρίς αντίδραση, διασφαλίζοντας την ακρίβεια τοποθέτησης και συγχρονισμό της μηχανής εργαλείου,
- υιοθετεί μια μονάδα σφινδέλου υψηλής ταχύτητας, υψηλής ακρίβειας και υψηλής ακαμψίας με ισχυρή αξιωτική και ακτινική αντοχή φορτίου, και η μέγιστη ταχύτητα μπορεί να φθάσει τα 8000 στροφές ανά λεπτό·
- Όταν ο σπινδύλος απελευθερώνει το εργαλείο, το σπινδύλιο αναπνέει με τον αέρα.το κεντρικό αέριο υψηλής πίεσης χρησιμοποιείται γρήγορα για να καθαρίσει τον εσωτερικό κώνο του περιστροφίου για να εξασφαλίσει την ακρίβεια και τη ζωή του σφραγισμού του εργαλείου;
- Οι τροχονόμοι και οι βίδες οδηγούν στις τρεις κατευθύνσεις X, Y,και Z όλα υιοθετούν πλήρως κλειστές προστατευτικές διατάξεις για να εξασφαλίσουν την καθαριότητα των βιδών και των σιδηροδρομικών οδοντοτροπών και την ακρίβεια μετάδοσης και κίνησης και τη διάρκεια ζωής της μηχανής εργαλείου;
- Το εργαλειομηχανείο υιοθετεί πλήρη προστατευτική δομή, η οποία είναι εύκολη στη λειτουργία, ασφαλής και αξιόπιστη.
- Χρησιμοποιεί αξιόπιστη κεντρική αυτόματη συσκευή λίπανσης για την αυτόματη λιπαντική κάθε σημείου λίπανσης της εργαλειομηχανής με διαλείμματα και ποσοτικά,και ο χρόνος λίπανσης μπορεί να ρυθμιστεί σύμφωνα με τις συνθήκες εργασίας;
- Εφαρμογή 24 περιοδικών εργαλείων με δίσκο που παράγονται από επαγγελματίες κατασκευαστές της Ταϊβάν, τα οποία έχουν τα πλεονεκτήματα της ακριβούς αλλαγής εργαλείων, του σύντομου χρόνου, της υψηλής απόδοσης και της υψηλής αξιοπιστίας.το κίνημα του περιοδικού εργαλείων έχει δομή αποσβεσμού, η οποία μπορεί να μειώσει την πρόσκρουση κατά την κίνηση και να εξασφαλίσει τη χρήση του περιοδικού εργαλείων
- Το σύστημα χειρισμού της μηχανής εργαλείου υιοθετεί εργονομικές αρχές.
| Άρθρο | Μονάδα | Περιγραφή | ||
| Στρίψιμο | Προδιαγραφές σφαιριού ζώνης | BT2οικογενειακό δίκαιο | ||
| Πρότυπο νιφέτ χειριστή εργαλείου | GB/T10944.3-JF40-45 | |||
| Ταχύτητα | r/min | 60~8000 | ||
| Η άκρη του σπινθήρα προς το τραπέζι εργασίας | χμ | 120-720 | ||
| Κέντρο σπινδέλου σε στήλη | χμ | 710 | ||
| Εργασιακό τραπέζι | Μέγεθος του τραπεζιού εργασίας | χμ | 1200×600 | |
| Αριθμός, πλάτος και διαστήματα των τρυπών σε Τ | χμ | 5-18 × 100 | ||
| Μαξ. φορτίο. | χιλιόγραμμο | 800 | ||
| Σιδηρόδρομος καθοδήγησης | Τύπος σιδηροτροχιάς καθοδήγησης | Γραμμικός οδηγός κυλίνδρου για άξονα X, Y, Z | ||
| Διάμετρος σιδηροτροχιάς για άξονα X, Y, Z | χμ | 45/45/45 | ||
| Στροφή καθοδήγησης κυλίνδρων | Άξονας Χ | χμ | φ40 × 12 | |
| Άξονας Y | χμ | φ40 × 12 | ||
| Άξονας Z | χμ | φ40 × 12 | ||
| Ταξίδια | Άξονας Χ | χμ | 1100 | |
| Άξονας Y | χμ | 600 | ||
| Άξονας Z | χμ | 600 | ||
| Γρήγορη ταχύτητα | Άξονας Χ | m/min | 32 | |
| Άξονας Y | m/min | 32 | ||
| Άξονας Z | m/min | 24 | ||
| Ταχύτητα τροφοδοσίας κοπής | m/min | 1-10000 | ||
| Σερβοκινητήρας | Δύναμη κινητήρα σπινδέλου | Κου | 11KW | |
| Δύναμη κινητήρα στον άξονα X, Y | Κου | 2.9/2.9 | ||
| Δύναμη κινητήρα άξονα Z | Κου | 4.4 | ||
| Εργαλεία(ΟΚΑΔΑ) | Μέγιστη διάμετρος εργαλείου (σύγκριτος/μηδενικός) | χμ | φ80/φ150 | |
| Μέγιστο μήκος εργαλείου | χμ | 300 | ||
| Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 | ||
| Τύπος και αριθμός | BT2οικογενειακό δίκαιο | |||
| Ταχύτητα αλλαγής εργαλείου (εργαλείο σε εργαλείο) | S | 2.5 | ||
| Ψύξη | Δύναμη αντλίας ψύξης | W | 450 | |
| ροή αντλίας ψύξης | Ε/min | 33 | ||
| Όγκος ψυκτικού κιβώτου | Α | 350 | ||
| Τύπος λιπαντικού | Αυτοματοποιημένο | |||
| Ακριβότητα θέσης για τους άξονες X, Y και Z | χμ | 0.016/0.012/0.012 | ||
| Ακριβότητα επαναληψιμότητας για τους άξονες X, Y και Z | χμ | 0.01/0.006/0.006 | ||
| Δύναμη | Τροποποιημένη τάση | V | 3~380±10% | |
| Συχνότητα | Hz | 50±10% | ||
| Συνολική κατανάλωση ισχύος | KVA | 25 | ||
| Συνολική πίεση αέρα | MPa | 0.5-0.7 | ||
| Βάρος της μηχανής | χιλιόγραμμο | 6800 | ||
| Μέγεθος μηχανής(Α×Π×Χ) | χμ | 3100 × 2500 × 2800 mm | ||
Διαμορφώσεις μηχανών
2Μονάδα σπινδύλης της Ταϊβάν BT40-150-8000 στροφές
3. Σερβοκινητήρας σπινθήρα: ισχύς κινητήρα 11KW
4. Ταιβάν (Okada) BT40-24 δίσκο εργαλείων περιοδικό·
5. X/Y/Z τρισάξονας γραμμικός οδηγός κυλίνδρων (45/45/45) ·
6. Κινείται παλμός του χεριού;
7. χειροκίνητο αεροβόλο;
8. Ακατασταλτική απόσβεση στον άξονα Z·
9Κεντρική αυτόματη λιπαντική;
10. εξωτερικό σύστημα ψύξης (συμπεριλαμβανομένου του σωλήνα ψύξης, του δίσκου με τα τσιπ, του κουτιού ψύξης, της αντλίας ψύξης) ·
11. χειροκίνητη αφαίρεση πίσω τσιπ;
12. εξωτερική ψύξη αέρα·
13Πλήρως προστατευτικές εξωτερικές ασπίδες από φύλλο μετάλλου και εσωτερικές ασπίδες βίδες και καθοδήγησης σιδηροδρόμων.
14. Κέρας ρύθμισης
15. φωτισμός εργασίας·
16Δουλειά προειδοποιητικό φως.
